导读：很高兴和大家一起探讨学习midas Gen的方法，希望下面内容对大家学习有限元软件有一定帮助。
一、初识midas Gen

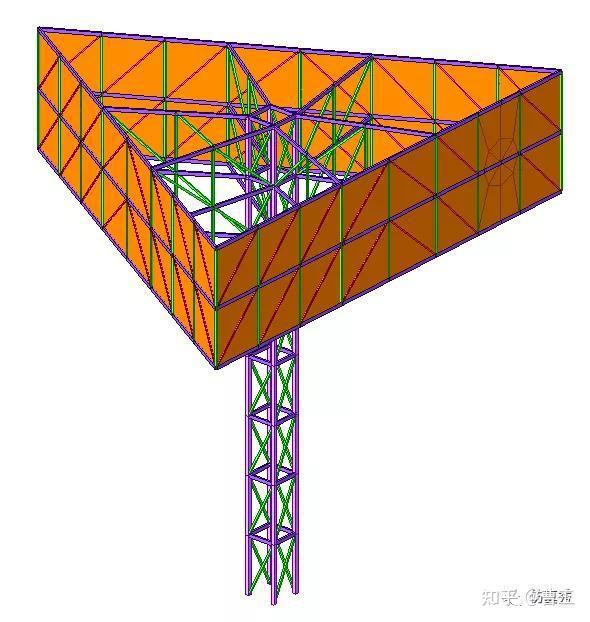

研二刚开始导师接到一个广告牌的项目，老板指定我和刘大神（师兄）一周内共同完成。大神主要研究桥梁，初步了解项目特点后决定使用midas Civil计算。我当时使用ADINA，感觉不管什么软件怎么也得四五天完成（没有黑ADINA的意思，ADINA建模确实慢）。
结果大神花了一天时间建模分析，半天时间编写计算书，一天半完成工作。建模和后处理的效率远远超过预期。由于Civil没有嵌入《钢规》，最后还是通过手算来验算钢构件。
师兄表示如果使用midas“根”（很多人现在仍然这么叫），验算结果都可以直接输出，并且委婉建议以后杆系结构尽量使用Civil。广告牌项目完成后，在网上初步了解Gen和Civil，发现Gen适用于建筑结构因此花了一个多月时间学习并能上手。而后又做了栈桥、挂篮、幕墙等项目计算，此处略去不表。
简单总结一下，按照我当时的分析水平，感觉Gen和Civil上手比较容易，后处理常用的指标可以输出云图，编本子速度快。



二、学习软件的几点建议

1、学习态度
严肃的场合需要严肃的态度。既然决定学某款软件，一定要持之以恒。目前市面的商业软件非常多，选择哪款产品主要考虑：
① 现下和未来5年内学业、工作规划方向；
② 该产品市场的普及程度；
③ 软件上手的难易程度。
学有所用，学以致用，有明确的目标和方向才会有动力。大家学会、学精1-2款软件就可以了，毕竟学会1个足以让你头秃了。产品的普及率决定了学习过程中资料获取难度和解决问题的效率，特别想说用的人多学的人多可以减少你在学习过程中的孤独感。软件上手的难易程度某种程度上决定你是从入门到放弃还是从入门到精通，很多人半途而废的主要原因是根本摸不着门道。



2、学习资料

现在市面上的资料很多很多，多数是入门级至多中级。入门的意义在于能用软件、敢用软件、乐于用软件。
最早学习Gen一本初级例题、一个帮助文件，外加逛官方论坛（据说有新的平台）。初级例题可以让用户短时间内熟悉和掌握模型前后处理过程，编者把常用的基础操作拆分成了10多个例题，通读一遍对建模有很大帮助。帮助文件主要解释了程序中的各个参数，通读并不现实，建模过程中哪儿不懂点开看看即可。早期不懂的地方多经常卡壳一个模型需要多次看帮助文件，初级例题每个操作1遍后基本不需要了。
当时官方论坛有很多培训视频，和我横向方向相关的每期视频都反复看几遍，基本都会把培训视频中的演示模型自己做一遍。现在想想，一边看视频一边做模型对于掌握软件有关键作用。
资料从来不是越多越好，硬盘也不是藏经阁。可能官方技术人员需要对软件每一个功能有较深的理解和认识，多数工程师日常工作使用仅仅是1个或者几个功能。建议大家广撒网、重点捕捞。
全面了解软件功能后，结合自身学习、工作需要重点掌握1-3个功能。如果您实在找不到，建议掌握软件应用最广的领域，比如Gen钢结构分析应用

总之，钢结构是一个很大的课题，从结构类型可以分为框架、厂房、网架、网壳、设备平台、铁塔、货架、栈桥等，涉及的分析功能有静力分析、抗震分析、风振响应分析、稳定分析、设备振动分析、几何非线性分析等。
以下是笔者最新做的一个某张弦结构内力分析

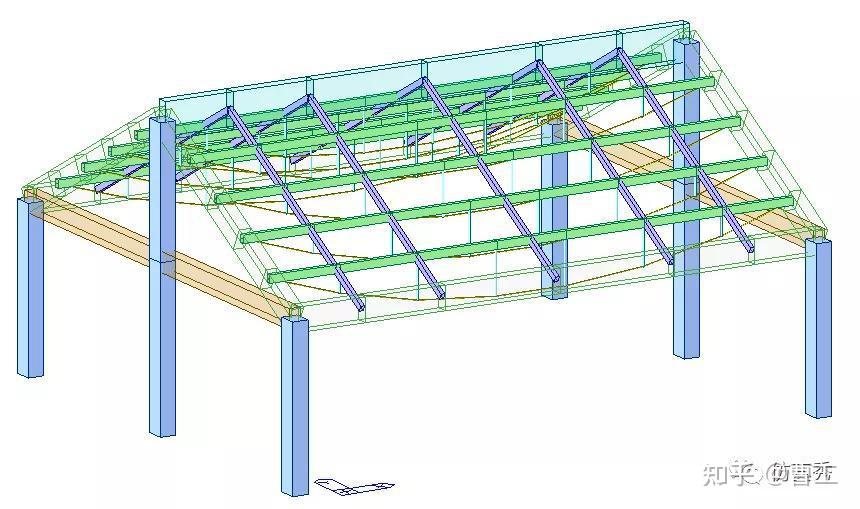

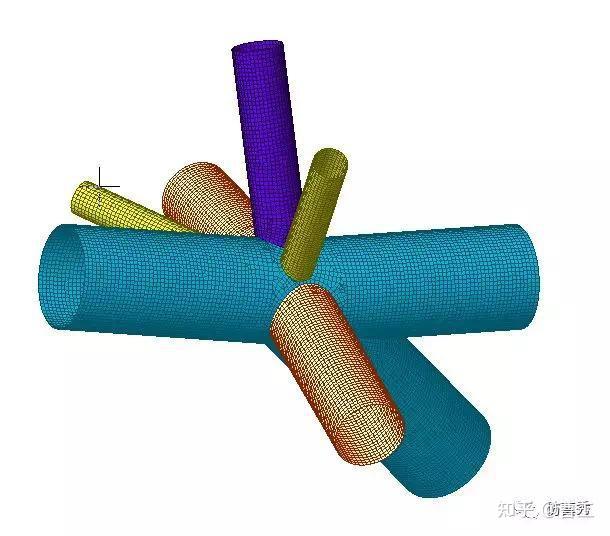

结构图

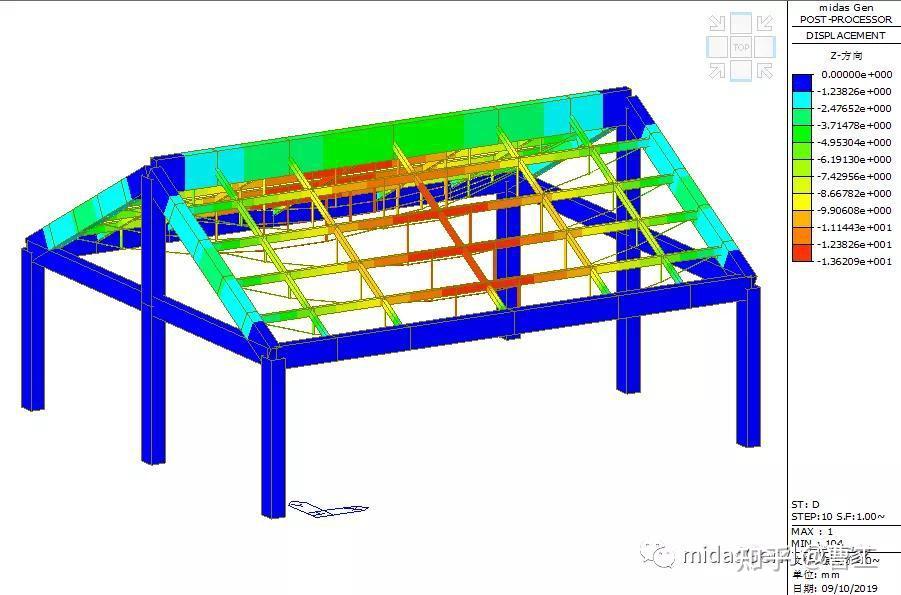

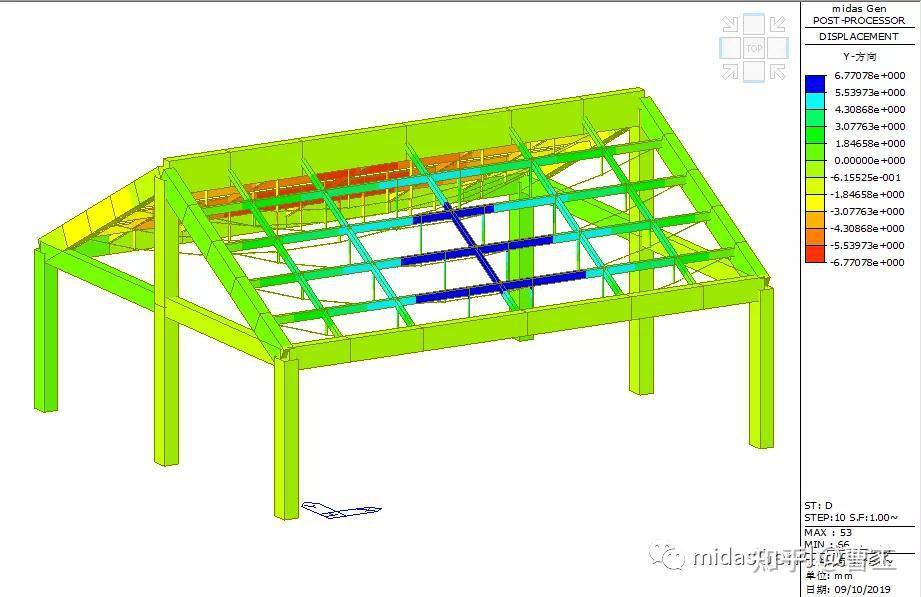

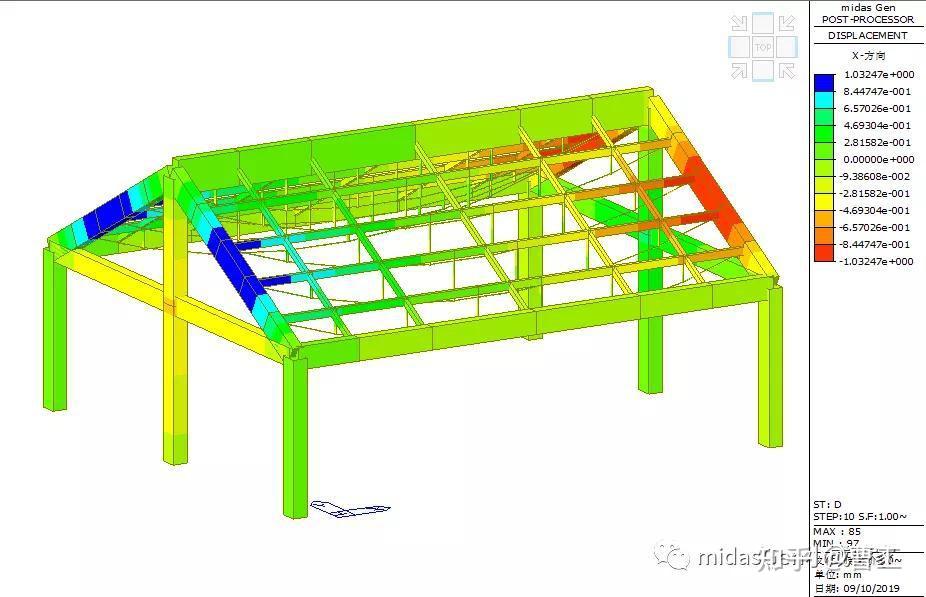

平衡态结构变形（X,Y,Z）

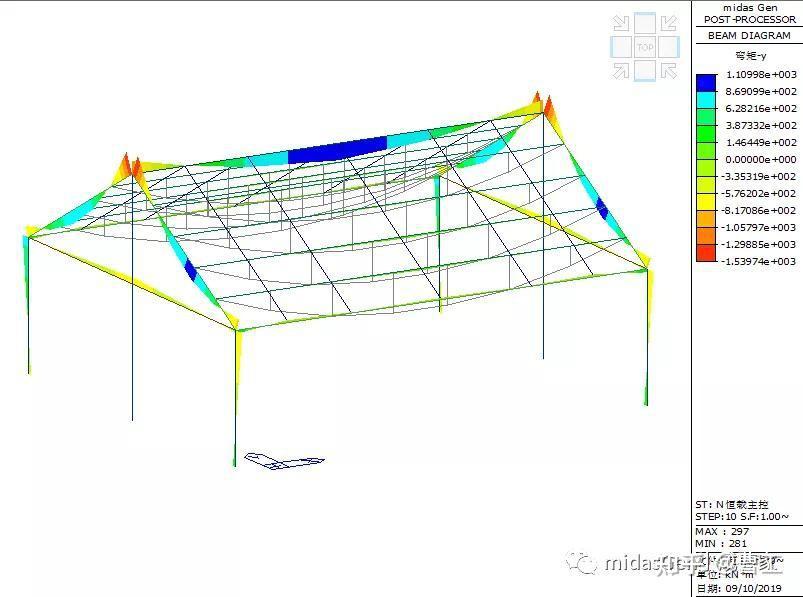

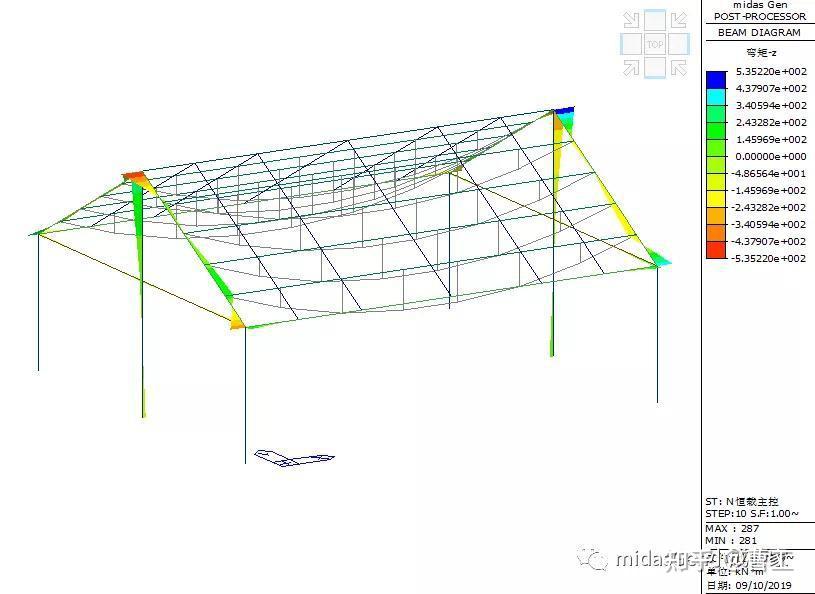

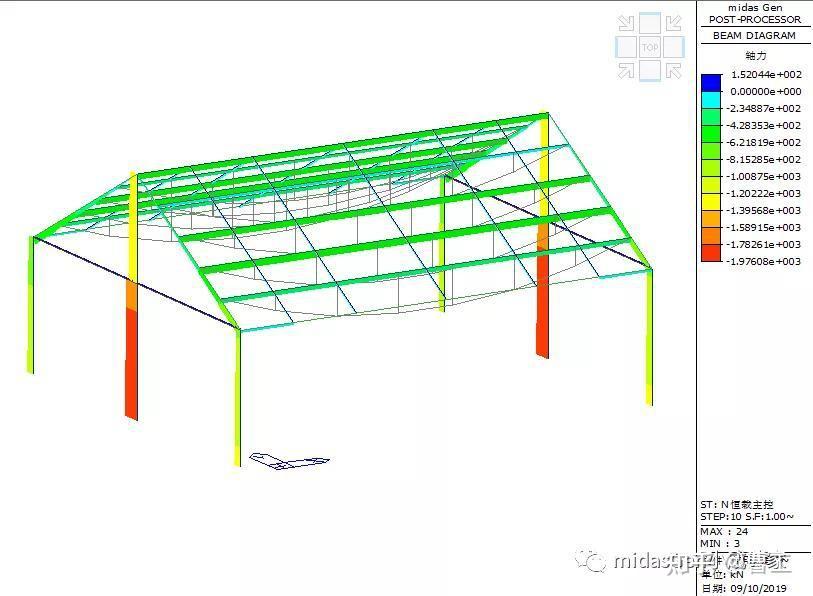

某工况弯矩(My,Mz)、轴力(N)

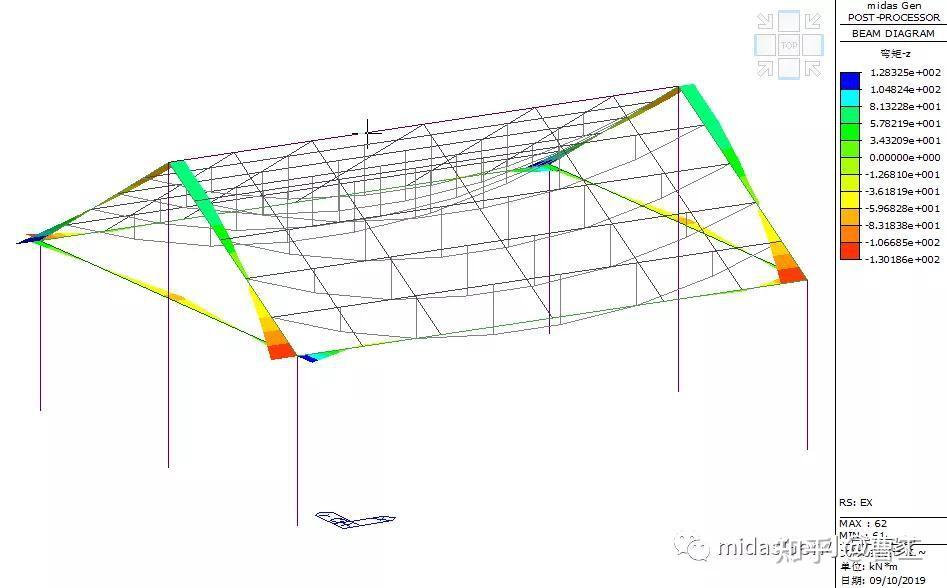

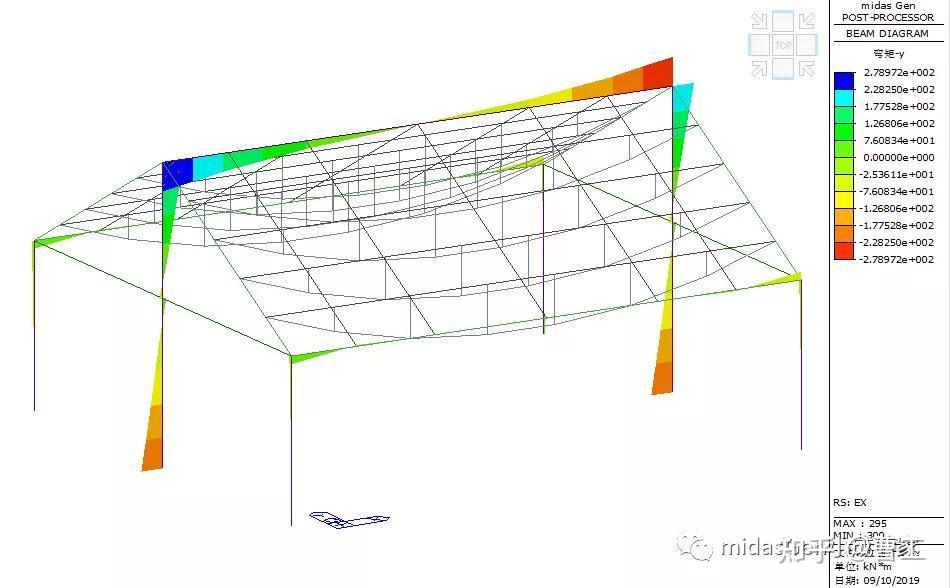

X向地震弯矩((My,Mz)

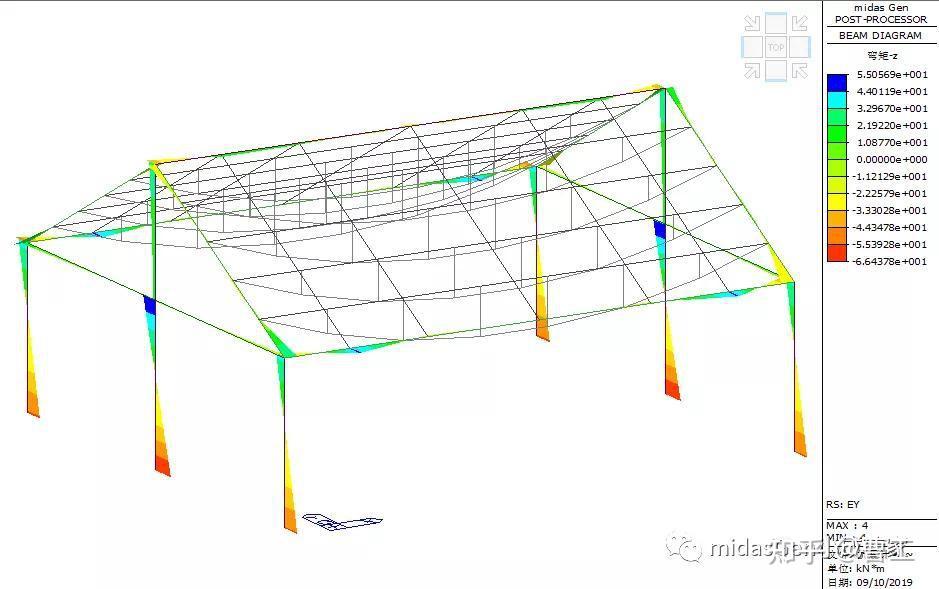

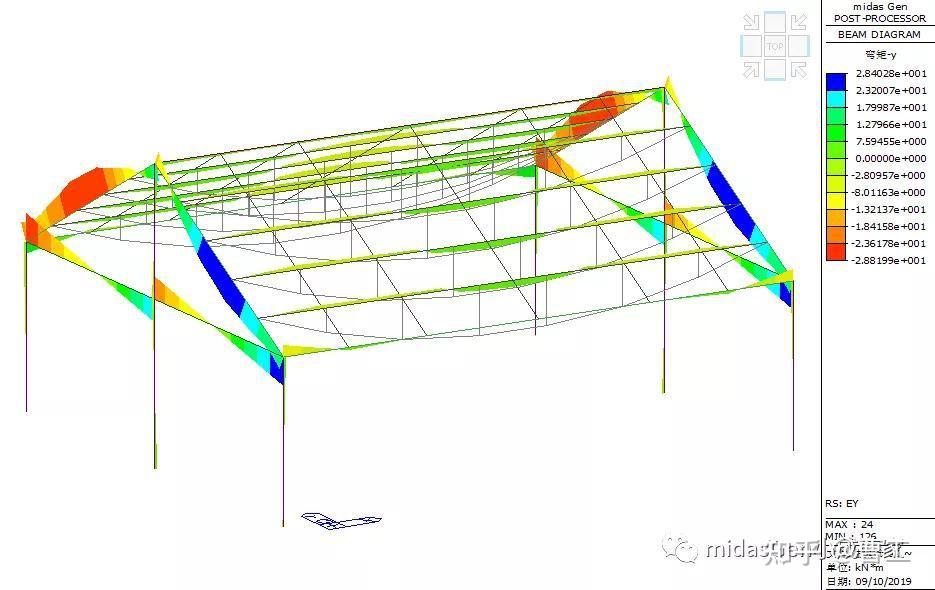

Y向地震弯矩((My,Mz)
总之，我认为，边学边思考，最好自己总结一下，这样才能事半功倍。从易到难，高端分析功能多数是几个常规分析功能做加法。
